FPGA boards
Schede FPGA
We are member of Altera Design Services Network
(DSN).
Altera Corporation is the leading programmable logic
device (PLD) supplier. As a DSN member we guarantee experience
and expertise in custom electronics involving Altera PLD.
Siamo membri di Altera Design Services Network
(DSN).
Altera Corporation è il principale fornitore di
dispositivi logici programmabili (PLD). Come membri DSN
garantiamo esperienza e competenza nell'elettronica
personalizzata che coinvolge Altera PLD.

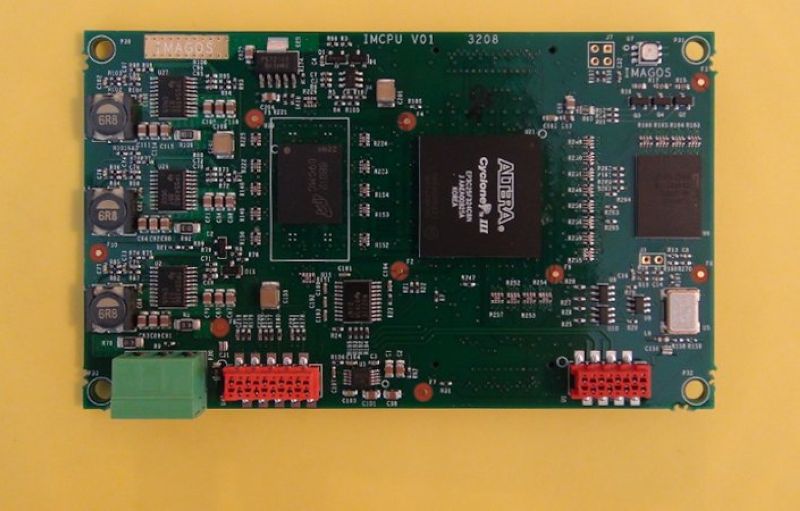

IMCPU
CycloneIII® FPGA based general purpose CPU with 64MB DDR2, 32MB flash. It is designed to be mounted as a piggy back. It can run a Linux distribution on Nios2® with MMU.
CPU per uso generico basata su FPGA CycloneIII® con DDR2 da 64 MB, flash da 32 MB. È progettato per essere montato come modulo. Può eseguire una distribuzione Linux su Nios2® con MMU.

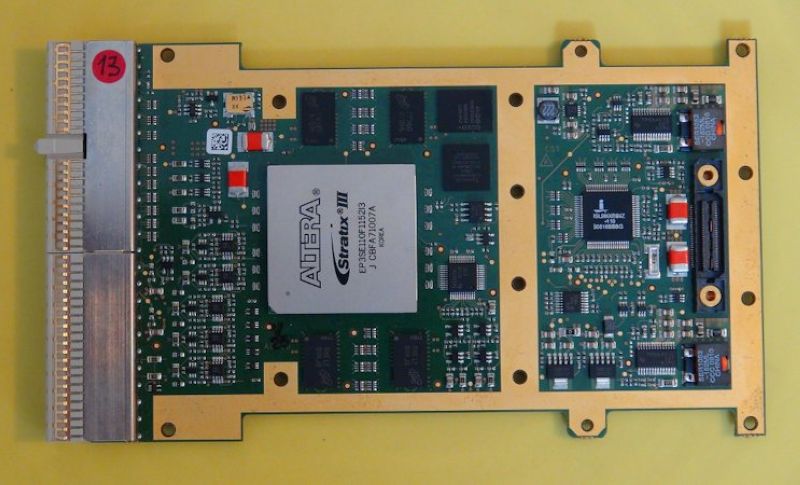

VM
Compact PCI video processing board build around a StraixIII® FPGA. It accepts one LVDS video channel input and 2 RGB analog channels at the same time. It outputs an LVDS video stream and an RGB "any format” video output. To handle video processing and buffering it mounts 2 separate banks of DDR2 SDRAM. It is designed to withstand harsh environment with conduction cooled heat sinks (not shown).
Scheda di elaborazione video PCI compatta costruita attorno ad un FPGA StraixIII®. Accetta un canale di ingresso video LVDS e 2 canali analogici RGB contemporaneamente. Produce un flusso video LVDS e un'uscita video RGB " in qualunque formato". Per gestire l'elaborazione e il buffering video monta 2 banchi separati di DDR2 SDRAM. È progettata per resistere ad ambienti difficili con dissipatori di calore raffreddati a conduzione (non mostrati).

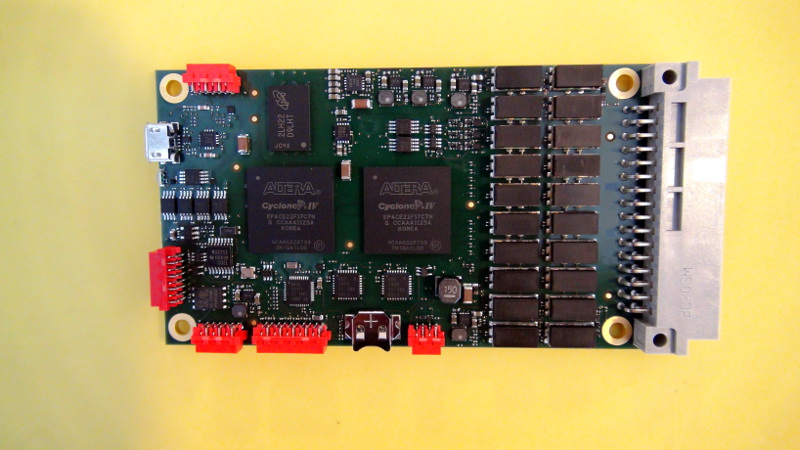

DRIVIO
Cyclone4® FPGA based Linux CPU (on the left) with DDR2 SDRAM, serial flash, micro-SD, USB 2.0, RS485 double link. It mounts a slave Cyclone4® FPGA that is configured from the first FPGA and acts as a high density I/O coprocessor that handles up to 20 configurable digital IO either in direction, mode and voltage level.
CPU Linux basata su FPGA Cyclone4® (a sinistra) con DDR2 SDRAM, flash seriale, micro-SD, USB 2.0, doppio collegamento RS485. Monta un FPGA Cyclone4® slave configurato dal primo FPGA e funge da coprocessore I / O ad alta densità che gestisce fino a 20 IO digitali configurabili in direzione, modalità e livello di tensione.
Video Format Conversion Board
Scheda per Conversione Formati Video
Video format conversion board is designed for harsh environment that accepts dvi inputs and outputs 3g sdi, rgb and composite video signals of programmable formats. The board is 18 layer staggered pcb with guaranteed signal integrity.
La scheda di conversione formato video è progettata per ambienti difficili che accetta input DVI e output 3g sdi, rgb e segnali video compositi di formati programmabili. La scheda è un PCB staggered da 18 strati con integrità del segnale garantita.

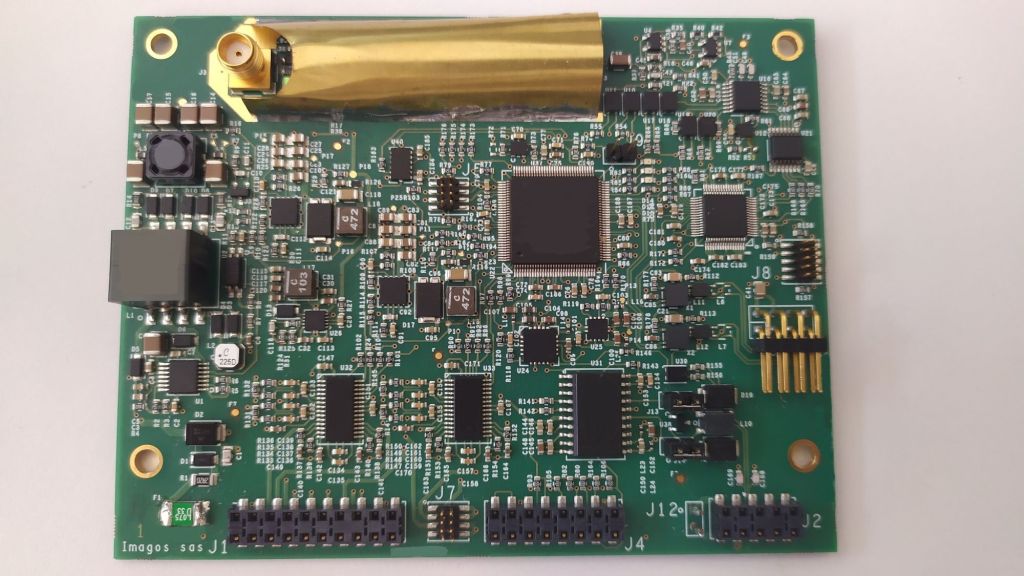

Submarine Ethernet Idrophone
Idrofono Ethernet Sottomarino
This board is designed to sense underwater sound and to transmit it through Ethernet. It can withstand very high external pressure.
Questa scheda è progettata per rilevare il suono subacqueo e trasmetterlo tramite Ethernet. Può resistere a pressioni esterne molto elevate.
Special boards for Saipem Hydrone
Hydrone-R is an underwater intervention drone developed by Saipem capable of performing light construction works as well as advanced inspections on subsea assets thanks to a series of sensors embedded onboard and proprietary Artificial Intelligence features for unmanned navigation and autonomous anomaly detection on a wide range of subsea systems.
Hydrone-R è un drone subacqueo sviluppato da Saipem in grado di eseguire semplici lavori di costruzione e ispezioni accurate sugli impianti sottomarini grazie ad una serie di sensori integrati e di algoritmi brevettati di intelligenza artificiale per la navigazione remota e la rilevazione di anomalie su un'ampia gamma di sistemi sottomarini.
The vehicle can remain underwater uninterruptedly for 12 months,
making it the first ever resident subsea drone.
In this resident mode, Hydrone-R features wireless operability
and can be connected to subsea infrastructures via through-water
communication links It can cover an area within a 10-km radius
for inspections and interventions.
Il veicolo può rimanere sott'acqua ininterrottamente per 12 mesi,
caratteristica che lo renderà in assoluto il primo drone
sottomarino stanziale.
Hydrone-R può operare
wireless ed essere così collegato alle infrastrutture subacquee
attraverso connessioni dati di tipo through-water. Può eseguire
ispezioni e interventi entro il raggio di 10 km.
Imagos s.a.s. in partnership with Saipem s.p.a. developed the following custom boards that are now part of the Hydrone program.
Imagos s.a.s. in partnership con Saipem s.p.a. ha sviluppato le seguenti custom boards che ora sono parte del programma Hydrone.

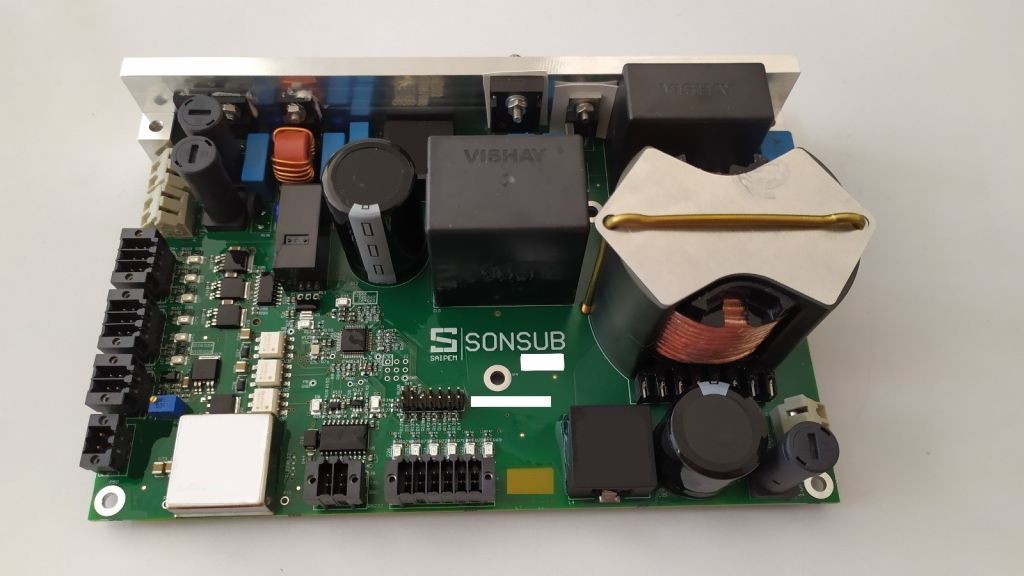

HYCHG
320V 2kw LION battery Charger board with 98.5% efficency.

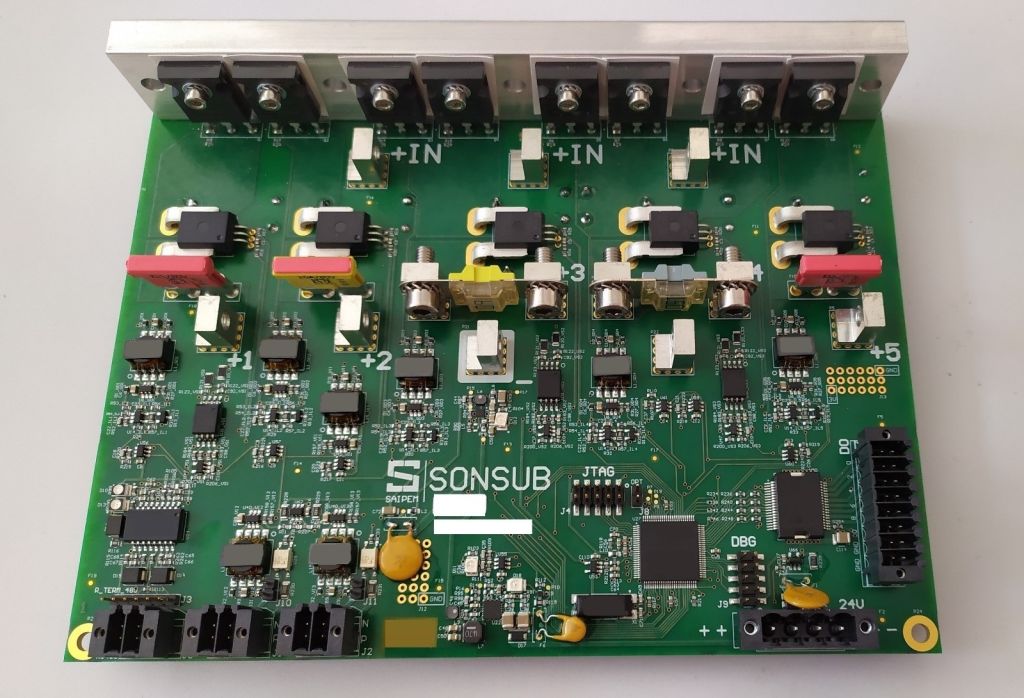

HYPSW
320V 40kW power distribution and monitoring board with high speed electronic fuses.

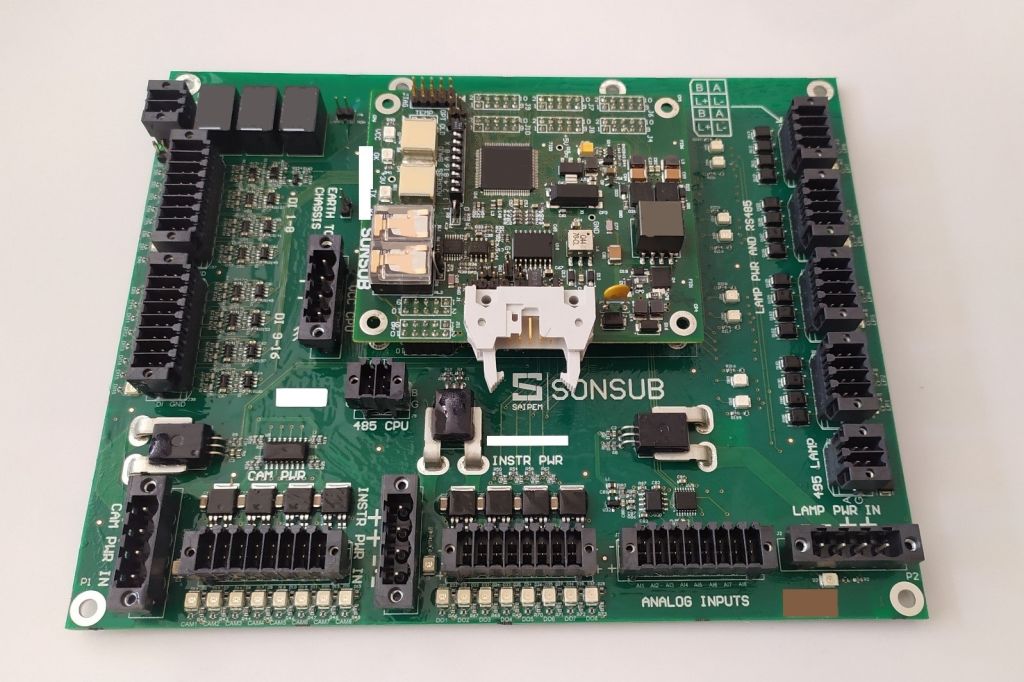

HYHIO
Low voltage digital and analog input output control board with insulation monitoring.
